Adresli Yangın Algılama Sistemleri ve Ekipmanları

Honeywell XLS80e Serisi Adresli Yangın Algılama ve İhbar Panelleri

Honeywell XLS80e Serisi adresli yangın algılama ve ihbar panelleri en küçükten en büyüğe kadar çeşitli sistemlerde kullanılabilecek şekilde genişleyebilir, esnek bir yapıya sahiptir. Honeywell'in TC800 serisi analog adresli algılama veya ihbar cihazlarının tamamı ile uyumludur. Her panel 8 analog adresli loop'u destekleyecek şekilde tasarlanmıştır. Her loop'a 99 sensör ve 99 modül olmak üzere toplam 198 adet TC800 serisi cihaz bağlanabilmekte, böylece tek panelde maksimum 1.584 kontrol noktasına ulaşılabilmektedir. XLS80e paneller diğer XLS80e paneller veya tekrarlama panelleri ile "peer-to-peer" network haberleşmesi yapabilmektedir. Paneller network şeklinde çalıştırılarak sistem kapasiteleri ihtiyaca göre arttırılabilir. Eğer sistem bir merkezden bilgisayar yardımı ile izlenilmek istiyorsa bu taktirde Honeywell Enterprise Building Integrator (EBI) yazılımı kullanılarak bu işlem gerçekleştirilebilir.

EN54 CE sertifikalı Otomatik veya manuel loop tanıma opsiyonu Yürüme Testi opsiyonu Otomatik test imkanı Gece/Gündüz çalışma modu Haftanın günleri bazında otomatik zaman kontrol fonksiyonu "olay kontrol" (CBE) Algılama seviyeleri ayarlanabilir Kirlilik uyarısı Tüm fonksiyon ve menülere panel üzerindeki tuşlardan ulaşım Her loop'a 99 sensör, 99 modül bağlanabilme imkanı 2, 4, 6, 8 Loop standart paneller Yazıcı bağlanabilme imkanı 240x64 piksel grafik gösterge (6 satır 40 karakter) LED Durum göstergeleri Standart Boyutlar : 500 x 400 x 153 mm XLS80e Yangın Algılama Paneli Teknik Katalog, 127KB XLS80e Tekrarlama Paneli Teknik Katalog, 63KB

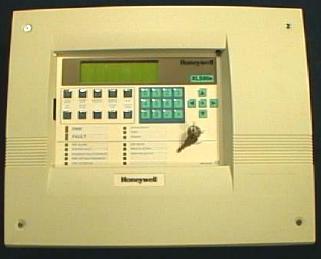

XLS80e Yangın Algılama ve İhbar Paneli XLS80e Tekrarlama Paneli

Honeywell TC80x Serisi Adresli Sensörler

TC806x Serisi Sensörler

TC806E1012 Fotoelektrik Duman Sensörleri, TC807E1011 İyonize Duman Sensörleri ve TC808E Elektronik Isı Sensörleri Honeywell adresli yangın algılama panelleri ile iki yönlü haberleşme yapmak amacıyla tasarlanmıştır. Haberleşme protokolü haberleşme yapılan dedektörden adresini, tipini ve ölçülen değeri aktarır. Panel ise ölçülen bu analog bilgiyi değerlendirerek duruma (alarm, ön alarm, normal, arıza) karar verir. Söz konusu sensörler Honeywell'in FS90 Plus, FS45/M1000, XLS80e ve XLS200/1000 Panelleri ile problemsiz çalışabilmektedir. Isı sensörleri sabit sıcaklık ve sabit sıcaklık + ROR (ısı artış hızı) olmak üzere iki çeşittir.

Honeywell haberleşme protokolü Algılama verimliliğini arttıran çok fonksiyonlu mikroişlemci kontrolu Alçak profilli şık tasarım Hassasiyet ayar imkanı Otomatik kirlilik kompanzasyonu Elektromanyetik bozucu etkilere karşı stabil haberleşme Desimal sistemde döner anahtarlar yardımı ile kolay adresleme Panel üzerinden sensör hassasiyetlerinin izlenebilmesi Düşük akım ihtiyacı Korozyona karşı korumalı elektronik aksam Her yönden rahatça görülebilir, birbirine zıt yönde 360° görüş açısı sağlayan iki adet LED Normalde yanıp sönen, alarm durumunda sürekli yanan uyarı LED'leri Opsiyonel elektronik sirenli sensör tabanı Opsiyonel paralel ihbar lambası EN54'e uygun TC80xE Serisi Sensörler Teknik Katalog, 239KB TC808E Yüksek Sıcaklık Sensörleri Teknik Katalog, 165KB Sensör ve Modül Aksesuarları Teknik Katalog, 249KB

Adresli Yangın İhbar Butonları

Honeywell SSDH500 (MCP5A) adresli yangın ihbar butonları Honeywell yangın ihbar panelleri ile çift yönlü haberleşme yapabilecek şekilde tasarlanmıştır. Sıva üstü veya mevcut standart elektrik kutuları üzerine monte edilebilirler. Bünyesinde bulunan mikro monitör modül üzerinden adreslenirler. Desimal döner anahtarlar yardımı ile adresleme son derece kolaydır. Üzerinde bulunan LED yardımı ile normal çalışma ve alarm durumları lokal olarak takip edilebilir. Test anahtarı yardımı ile testleri cam kırmadan yapmak mümkündür. Üzerindeki camlar her dilde veya Avrupa normu semboller ile temin edilebilir.

Honeywell haberleşme protokolü Desimal sistemde döner anahtarlar yardımı ile kolay adresleme Entegre mikro monitör modül Lokal alarm gösterimi için gövde üzerinde uyarı LED'i Normalde yanıp sönen, alarm durumunda sürekli yanan uyarı LED'i Özel test anahtarı ile kolay test imkanı Sıva üstü montaj imkanı Cam-kır tipi Boyutlar : 86 x 86 x 38 mm MCP5A Adresli Yangın İhbar Butonu Teknik Katalog, 197KB

MCP5A Adresli Yangın İhbar Butonu

EMA Elektronik Siren ve Flaşörler

Elektronik Siren Elektronik Siren/Flaşör

Elektronik siren, Flaşör veya Elektronik Siren + Flaşör olarak üretilmektedirler. Üretim siyah veya kırmızı olarak yapılmakta, montaj tabanları ise siyah veya beyaz olarak ABS plastikten üretilmektedir. Üzerindeki DIP switchler yardımı ile siren sesi ve tonlarını değiştirmek mümkündür. Dedektör tabanı olarak imal edilen sirenler de katalogda görülmektedir.

Dahili ses seviyesi ayarı Gövde ve lens renkleri çeşitliliği EN54 CE Sertifikalı IP44, IP55 ve IP66 Koruma seçenekleri Geniş açılı uniform ses dağılımı Az akım ile yüksek ses çıkışı 14 Bağımsız siren sesi üzerinden DIP switchler ile 16 değişik ton seçimi 24Vdc (15-33Vdc) besleme Boyutlar : 124 x 92 x 60 mm Elektronik Siren ve Flaşörler Teknik Katalog, 424KB

Adresli Modüller

Yangın ihbar sisteminde istenilen noktaları izlemek veya kumanda etmek amacıyla kullanılırlar. Tüm Honeywell adresli panelleri ile uyumludurlar. Monitör modüller; sprinler vanaları, akış anahtarları, ihbar butonları, gaz alarm cihazları gibi yardımcı cihazların izlenmesinde kullanılır. Normal, açık veya kısa devreyi haber verir. Kontrol modülleri; kapı kontakları, havalandırma fanlarının kapatılması, sirenlerin, flaşörlerin zon veya kat bazında aktive edilmesi gibi fonksiyonlar için kullanılır. Zon Modülleri; maksimum 20 adet konvansiyonel dedektörlü bir zonun adresli sistem üzerinde tek bir adres olarak tanınmasını sağlar. İzolatör Modülleri; dedektör grupları arasına monte edilerek, loop'un hatalı kablolamadan etkilenen kısmını izole eder, kısa devreye karşı koruma sağlar.

Honeywell haberleşme protokolü Panelden veya bağımsız besleme seçenekli Desimal sistemde döner anahtarlar yardımı ile kolay adresleme Normalde yanıp sönen, alarm durumunda sürekli yanan uyarı LED'i Korozyona karşı korumalı elektronik aksam Düşük güç tüketimi Sıva üstü veya ray montaj seçenekleri Adresli Modüller Teknik Katalog, 424KB

Adresli Modüller
